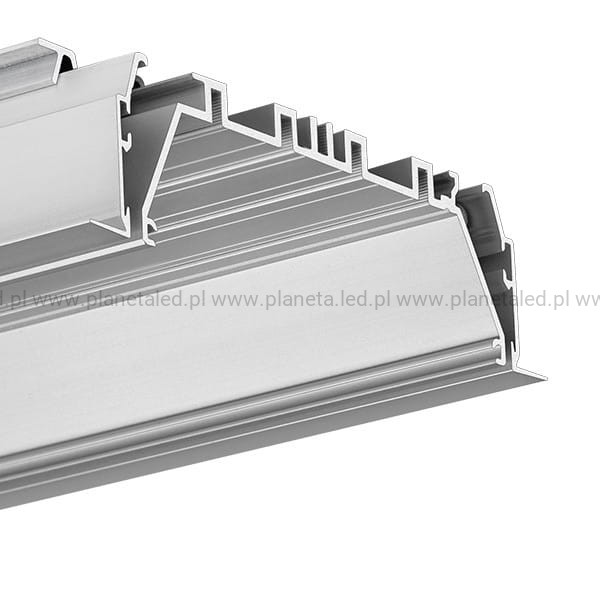

System profili MOD-KOL-100

- do budowy profesjonalnych opraw z osłoną zlicowaną z płaszczyzną sufitu lub ściany,
- do tworzenia sufitowych, wbudowanych opraw LED, umożliwiających systemowy montaż i serwis,
- do tworzenia precyzyjnych kanałów montażowych w płytach kartonowo-gipsowych dla opraw LED (RAM-KOL-100),
- do budowania opraw LED z możliwością uzyskania współczynnika olśnienia UGR ≤ 19.

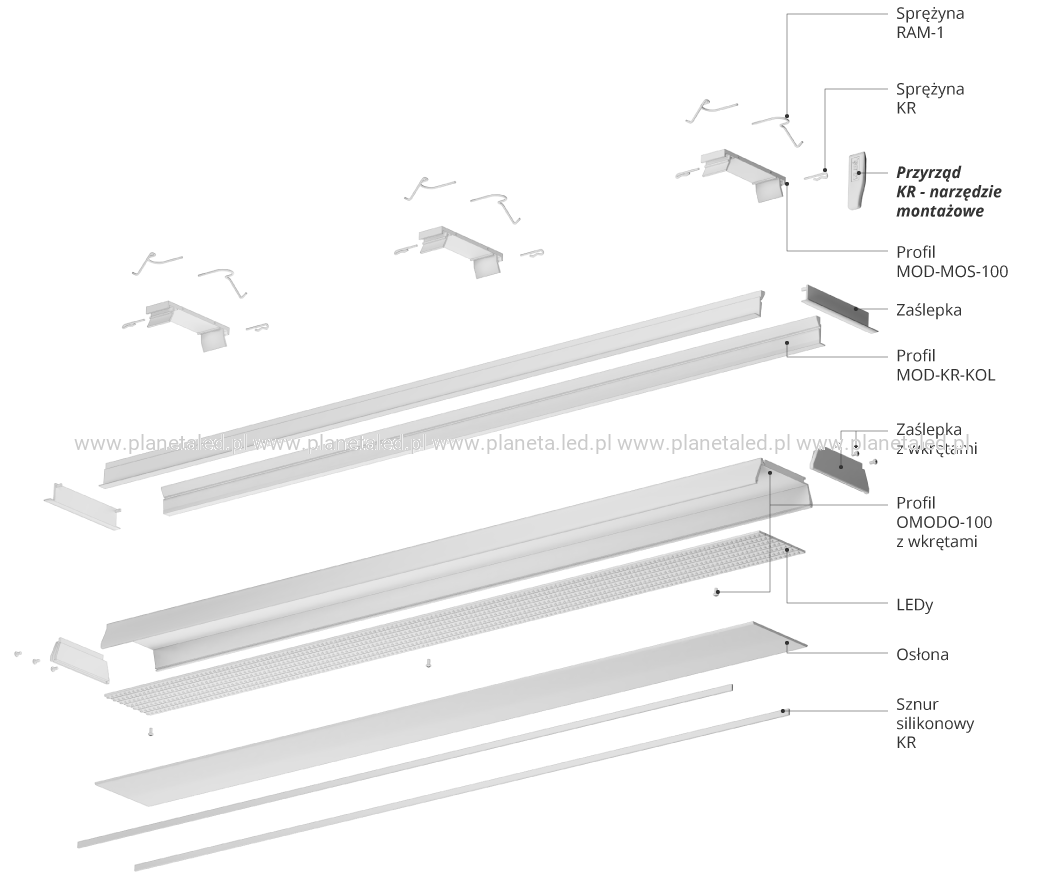

- osadzenie „kanału montażowego” (RAM-KOL-100) w powierzchni sufitu z karton-gipsu za pośrednictwem sprężyn montażowych RAM-1,
- montaż „rdzenia” oprawy (OMODO-100) w „kanał montażowy” (RAM-KOL-100) za pomocą zaczepów blokowanych wkrętami.

Oprawy MOD-KOL-100 są przeznaczone dla 7 taśm LED (10 mm szer.) lub 8 taśm (8 mm szer.) lub dwóch modułów prądowych LED do 24 mm szerokości.

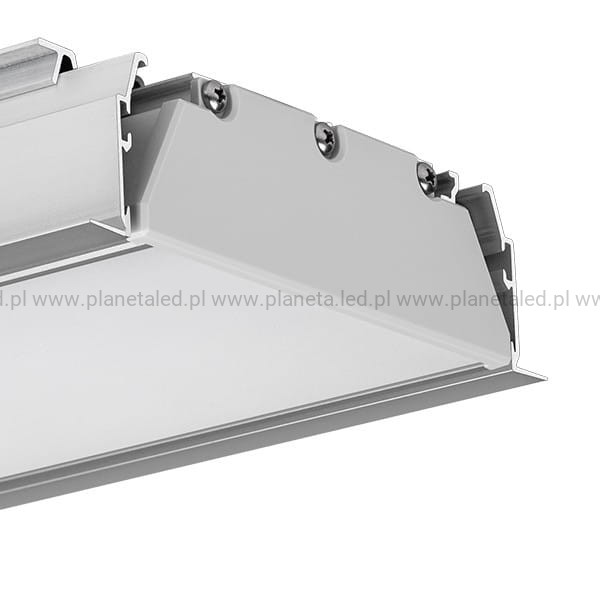

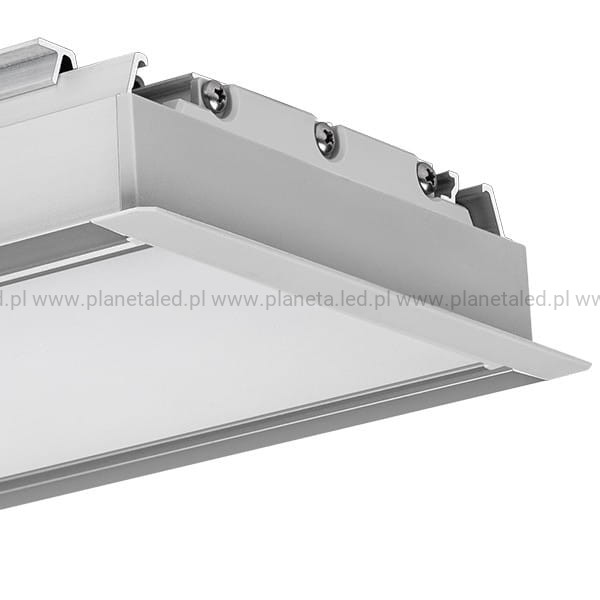

Oprawa opracowana jest tak, że „rdzeń” oprawy (profil z taśmami LED, zasilaczem, przewodami i zaślepkami) w całości można przygotować wcześniej, w warunkach fabrycznych. W miejscu przeznaczenia montaż ogranicza się do wpięcia gotowego (uzbrojonego) „rdzenia” (OMODO-100) we wcześniej zamontowany kanał montażowy (RAM-KOL-100).
Na każdy 1 m oprawy należy stosować dwa wkręty blokujące. Przy oprawach krótszych niż 1 m, nie mniej niż 2 wkręty.
Szerokość szczeliny w płycie kartonowo- gipsowej dla RAM-KOL-100: od 108 mm do 113 mm.
Do opraw MOD-KOL-100 przewidziane są m. in. osłony:
- JUN-100 pryzmatyczna materiał: PMMA, długość: 1,5 m , osłona odporna na UV, możliwość uzyskania współczynnika olśnienia UGR ≤ 19

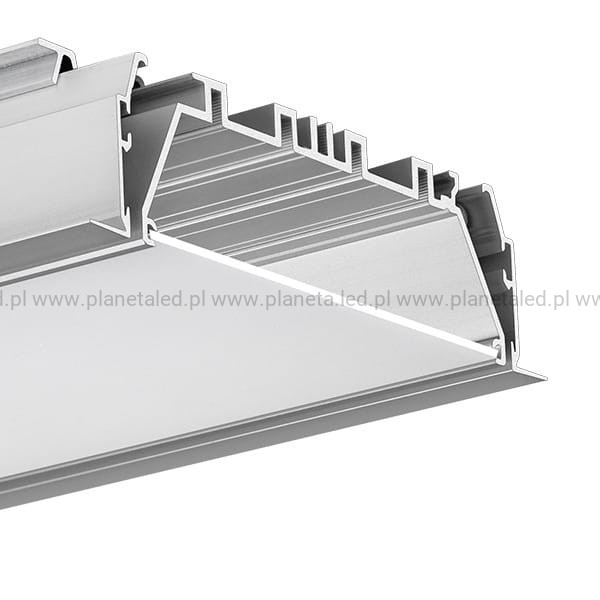

- POL-100 mleczna, materiał: PC, długości: 1 m, 2 m, 3 m, osłona odporna na UV
Szczeliny pomiędzy krawędziami kanału montażowego a „rdzeniem” oprawy można wykańczać dedykowanym do tego celu sznurem silikonowym.
